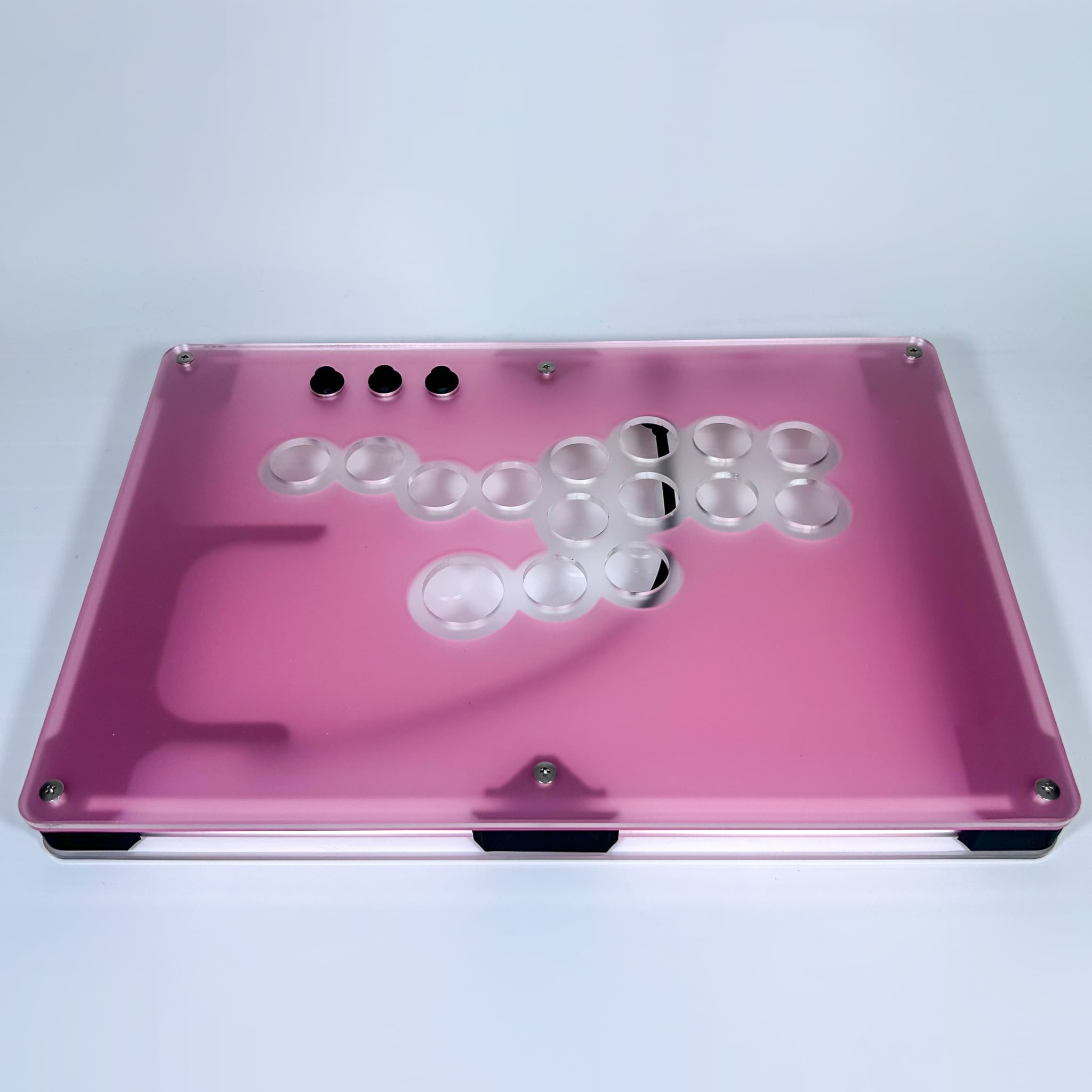

【カラーモデル】薄型傾斜レバーレス組立キット【Lotus Bloom】

¥17,500

※こちらのモデルは受注生産となります。発送目安4～7日

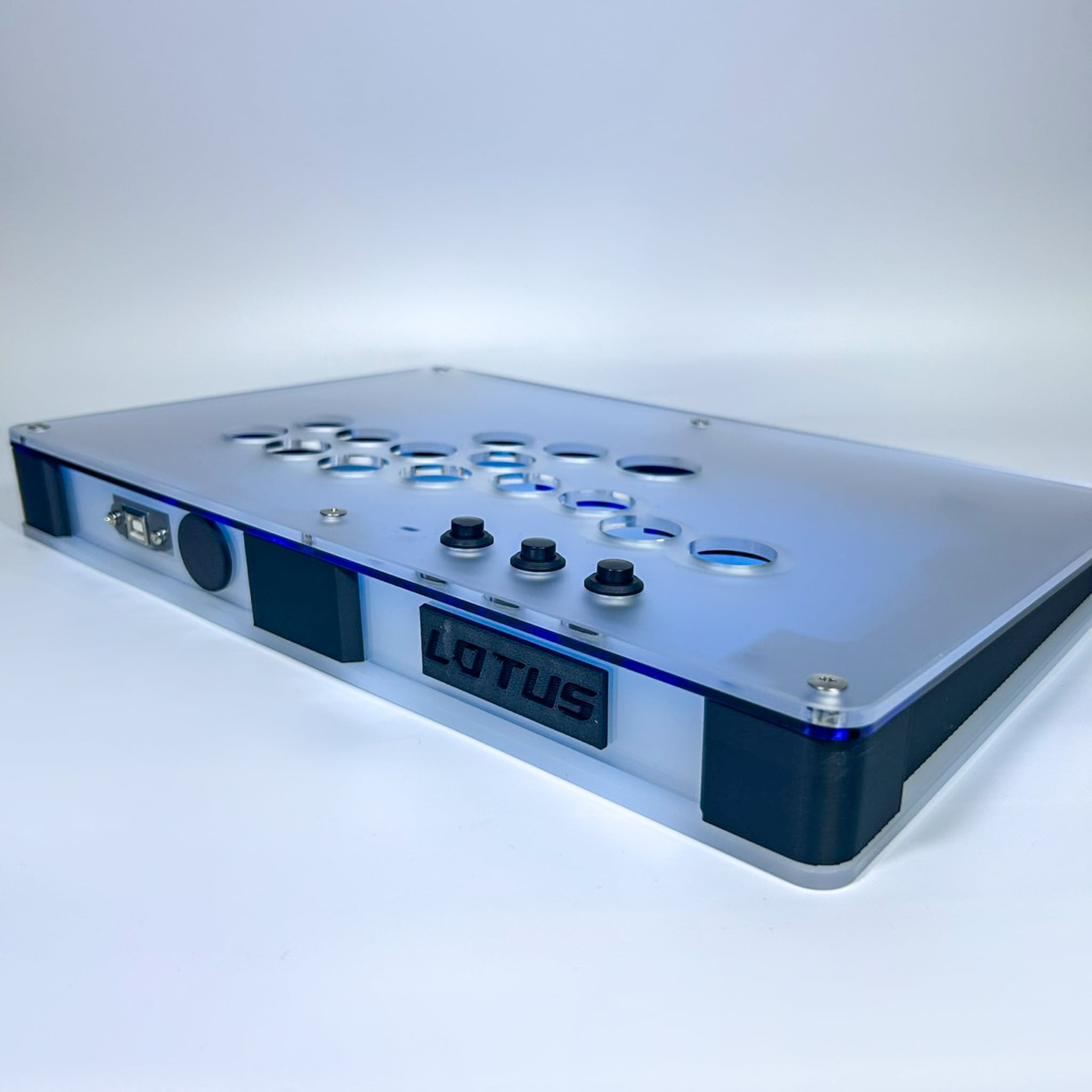

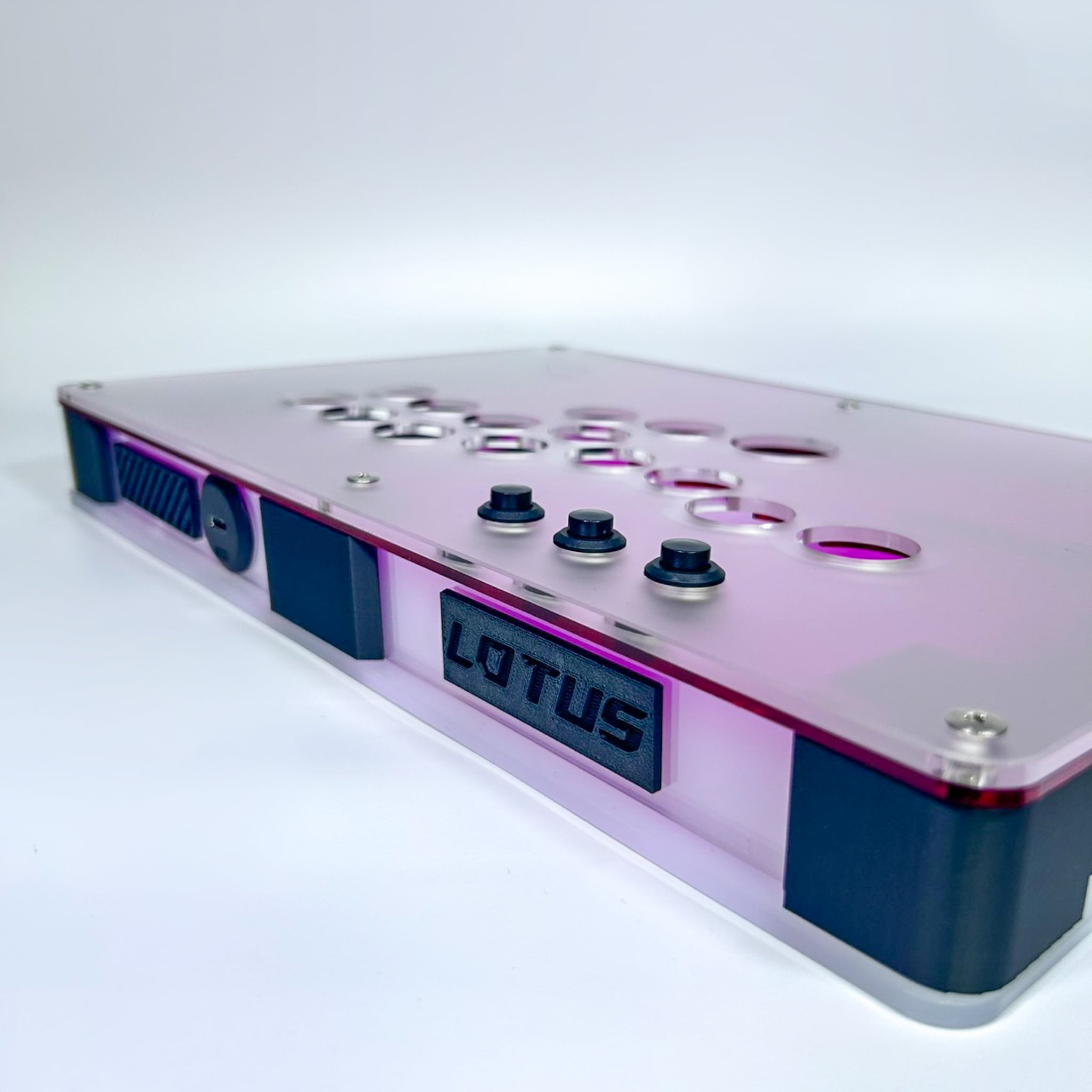

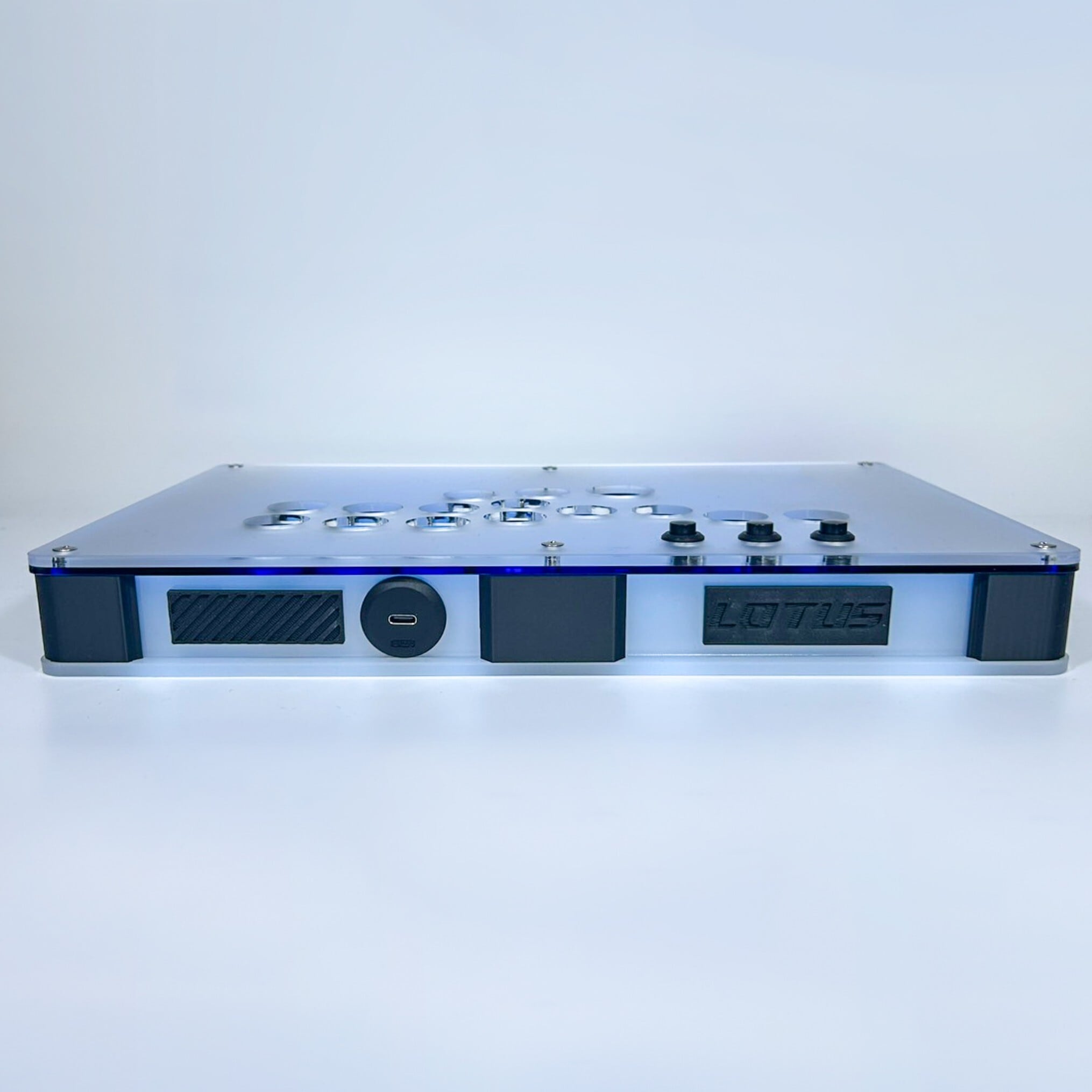

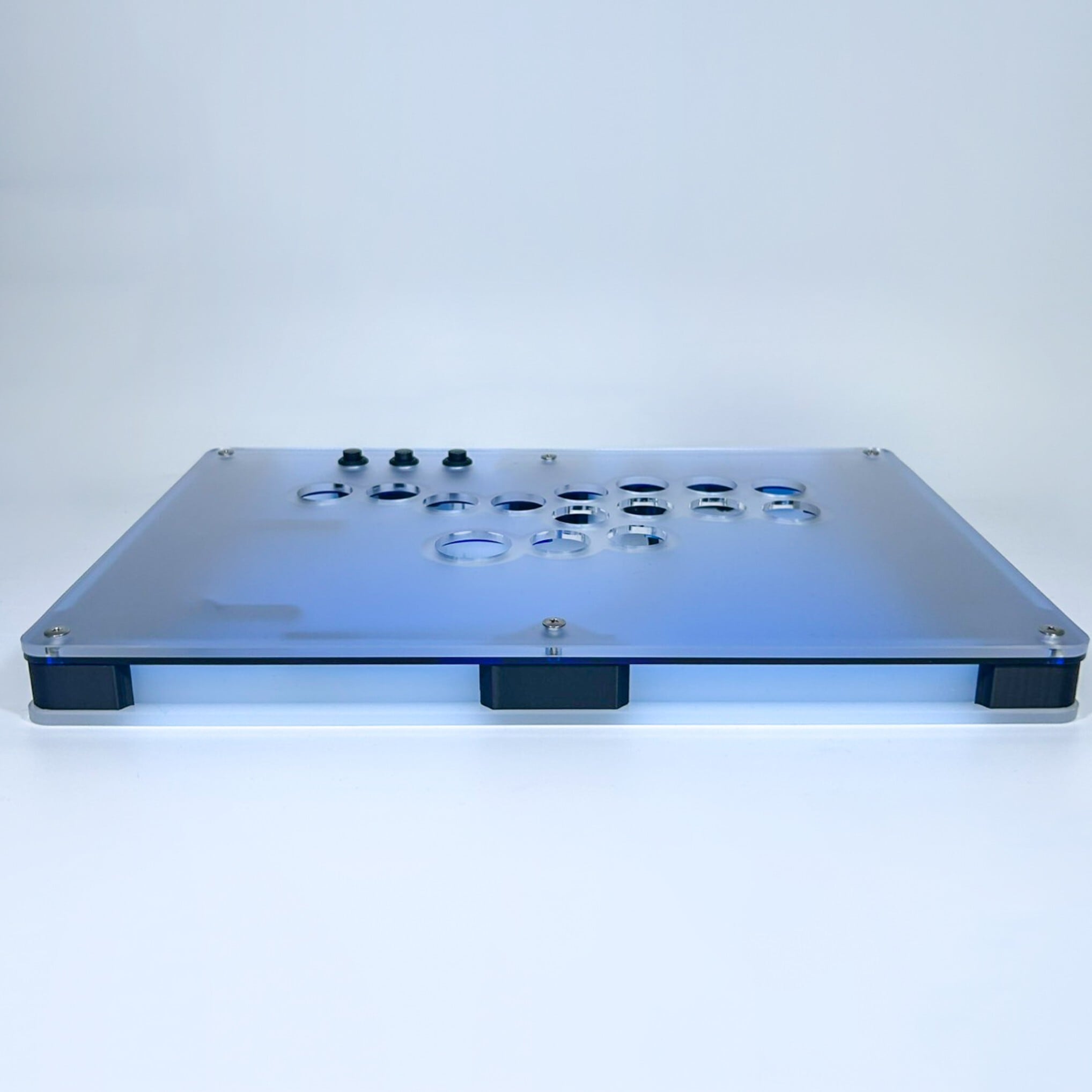

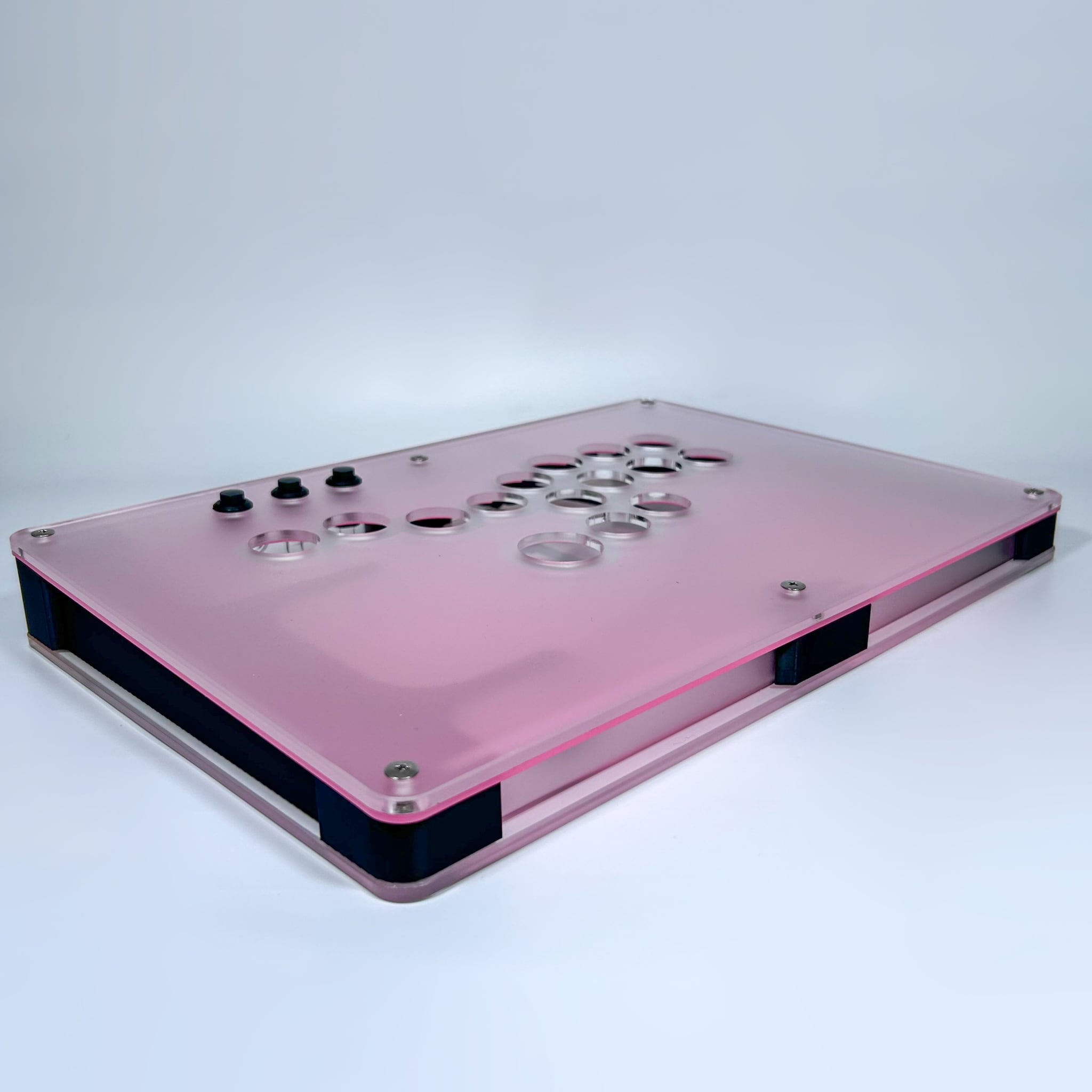

内部の高さを限りなく低くした薄型キットとなります。
FlashTapの様にピンがL型になっており、薄型対応したボタで組み上げることを想定し設計しています。
オフ対戦はもちろん、机置きで楽しみたい方にもおすすめな使用となっております。

ケース組立/サイドパネルへのパーツ取付はこちらを参考によろしくお願いします。
サイドパネルへのパーツ取付
https://note.com/p3_con/n/nde98dbb85b4b
ケース組立
https://note.com/p3_con/n/n72d00807f10e

▼▲商品特徴▼▲

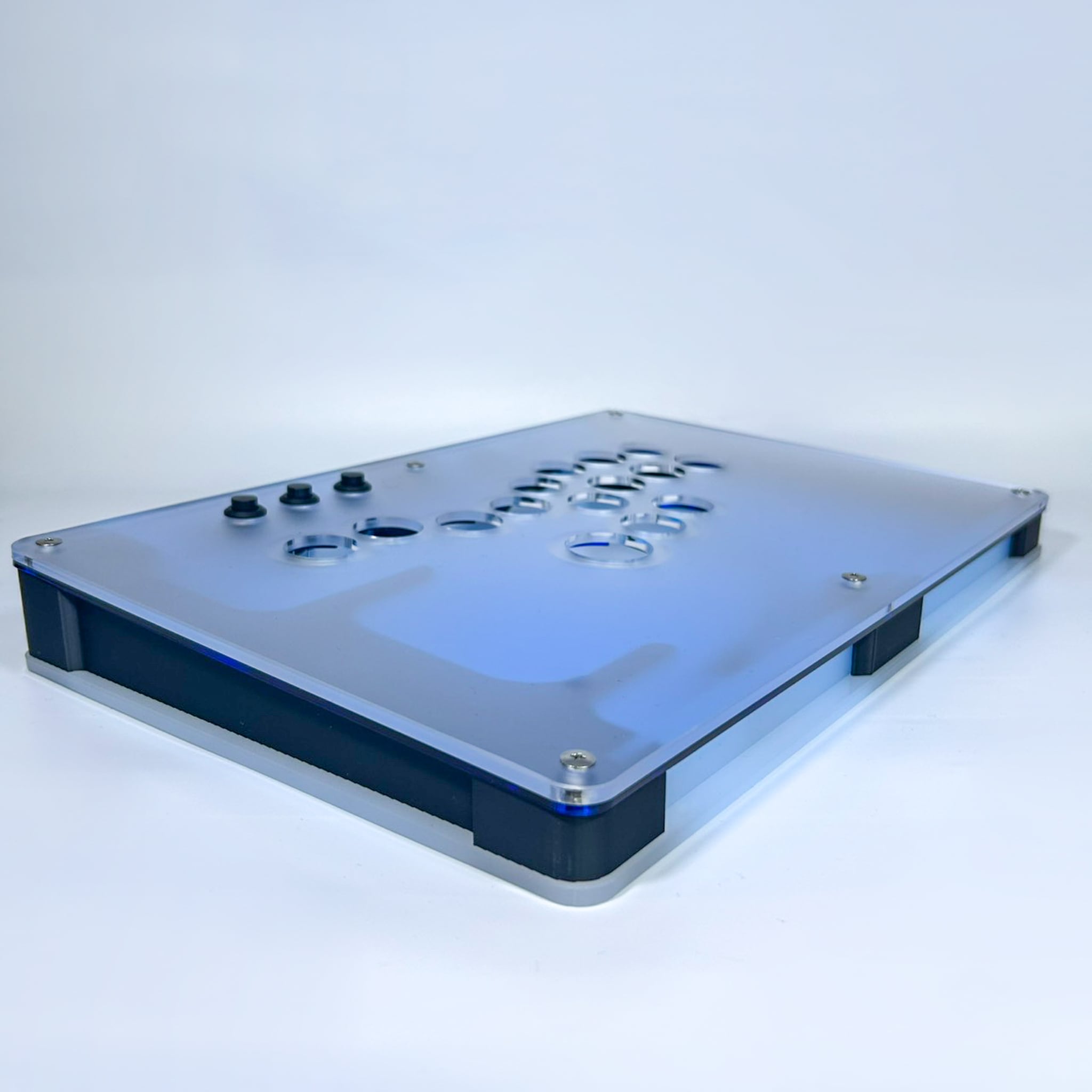

・薄型設計
・ZENAIMアーケードコントローラーボタンモジュールキットも取付可能

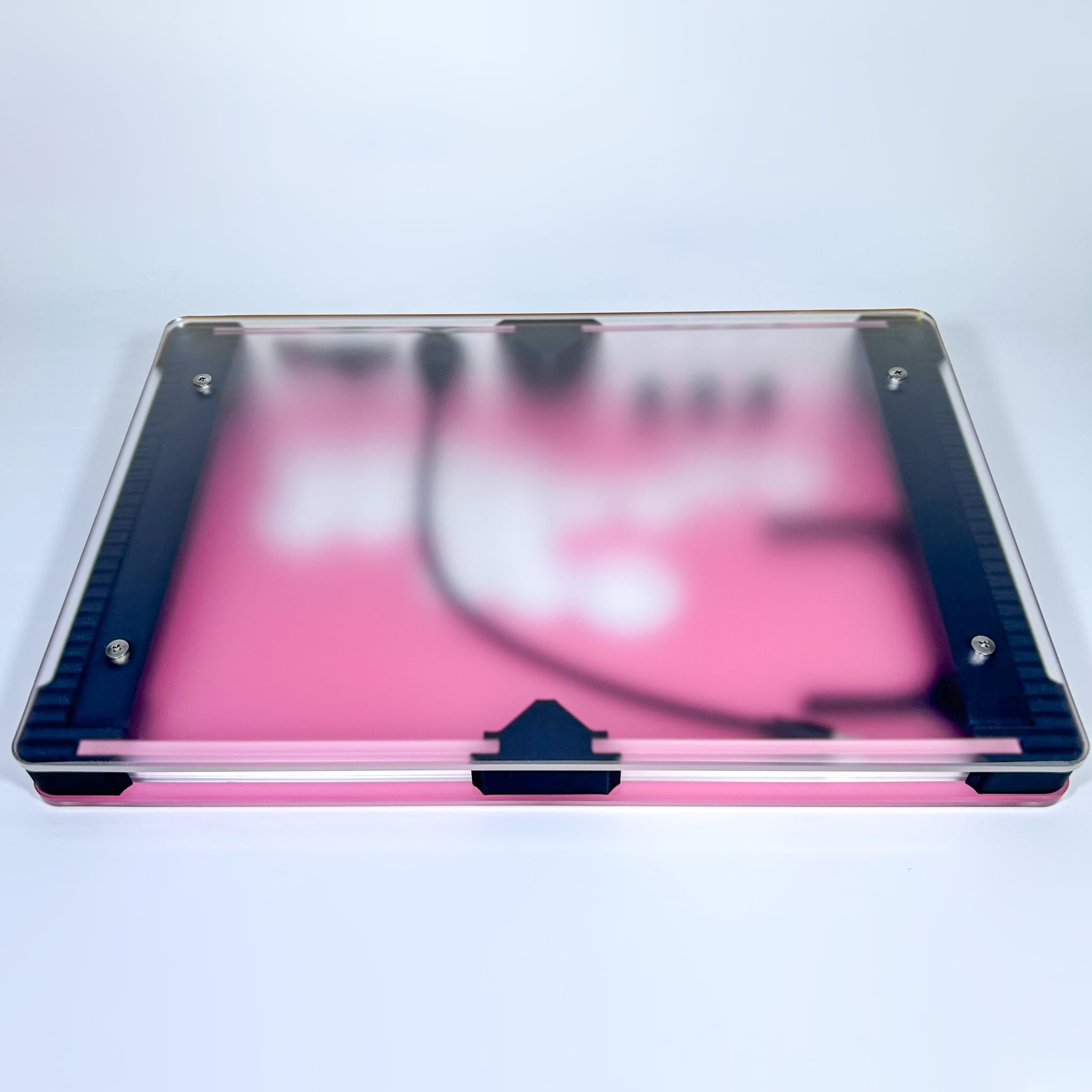

・傾斜付き

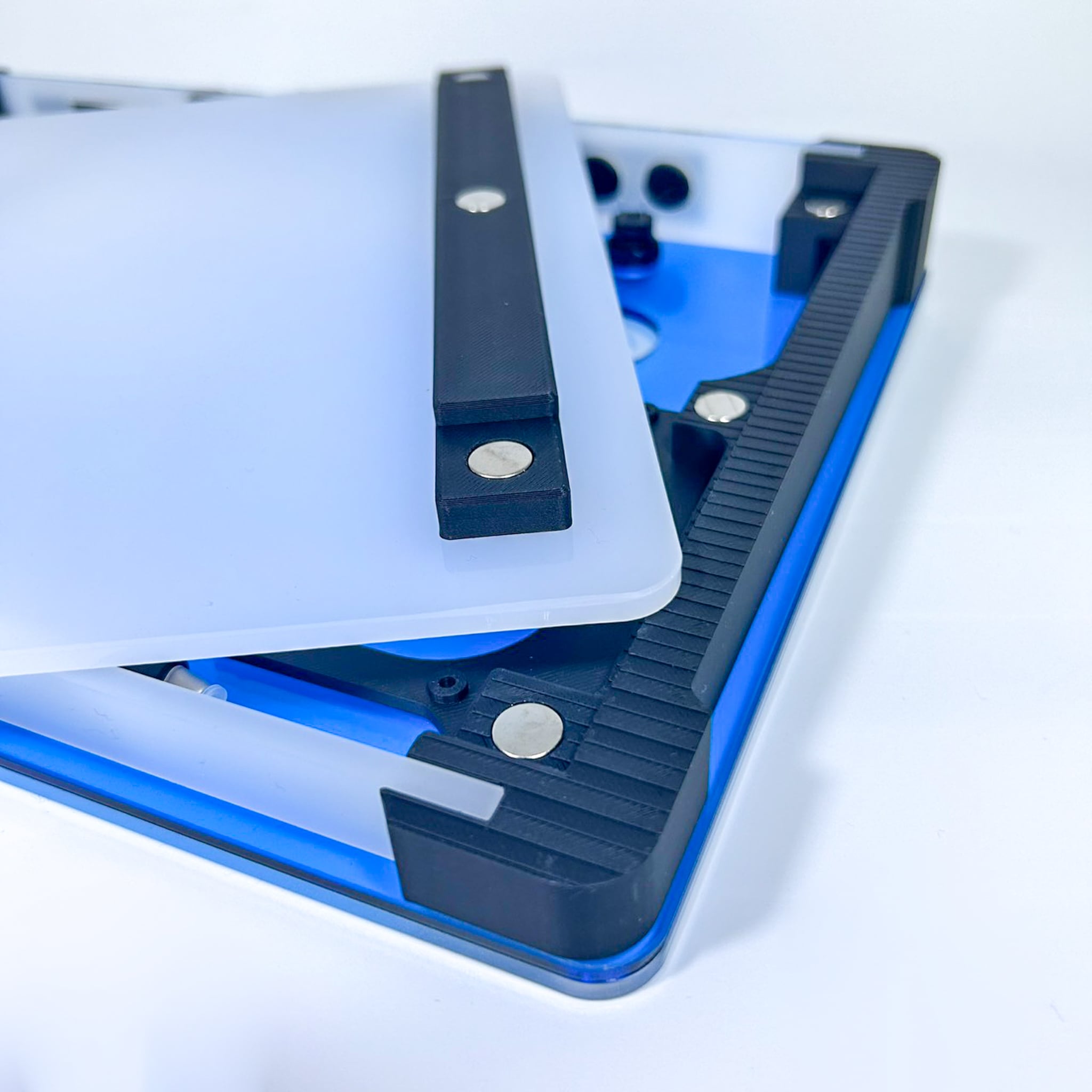

・マグネット開閉

▼▲組立に必要な道具▼▲
・プラスドライバー
(BROOK基板のネジ部分：スクリューターミナルを使用する為精密ドライバーも必要です)
・ペンチ(OPボタンへ端子を繋ぐ際に端子側を絞る用)
・配線加工道具(配線加工をご自身でされる方のみ)
※BROOK基板用のハーネスは使用出来ません。専用で配線加工が必要になりますので必要な方はオプションで加工済配線をご購入下さい。

▼▲用意頂くパーツ▼▲
☆ZENAIMモデル☆
・機器接続用USB-Cケーブル
・ZENAIMボタンモジュールキット

☆BROOKモデル☆
・機器接続用USB-Bケーブル
・お好みのアーケードボタン(30mm1個/24m
mx14個)
・皮むきした配線

☆PICOモデル☆
・機器接続用USB-Cケーブル
・お好みのアーケードボタン(30mm1個/24m
mx14個)

▼▲内容物▼▲

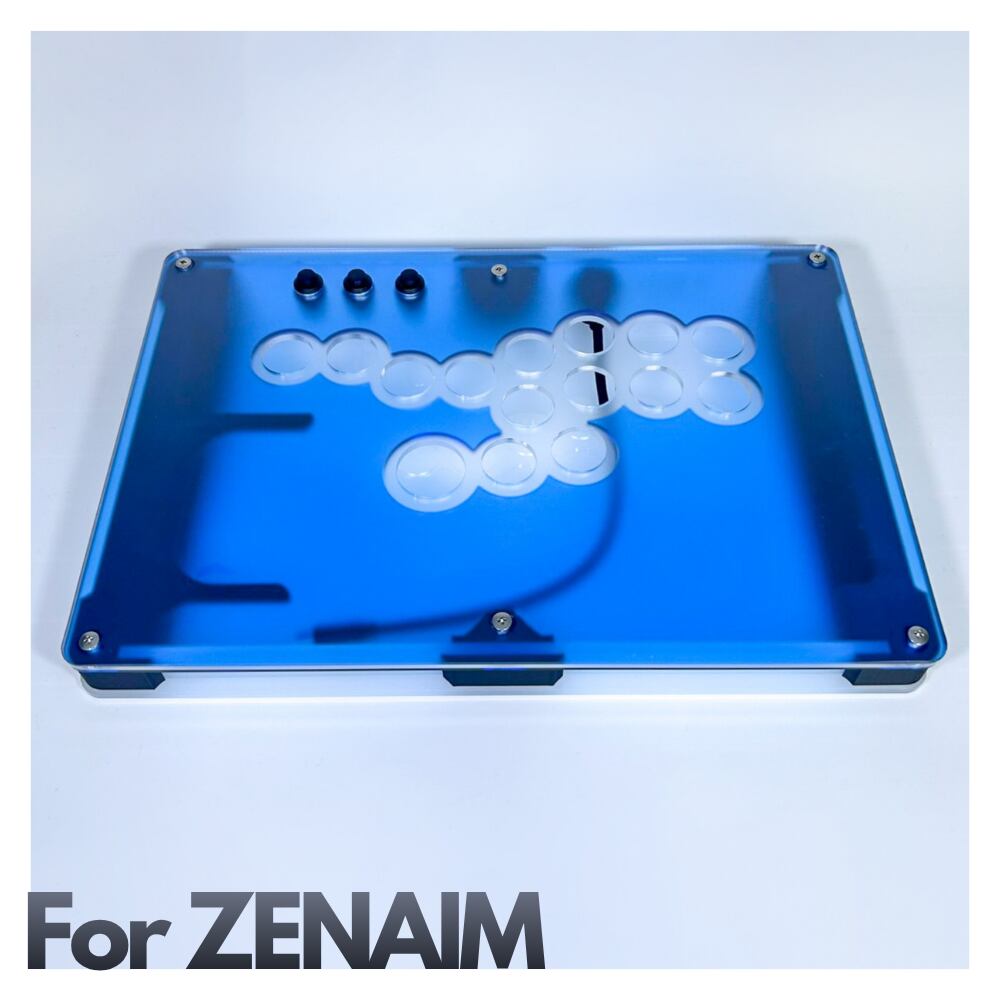

☆ZENAIMモデル☆
・アクリル板(天板2/底板1/サイドパネル3)
・USB-Cパネルマウント
・3Dプリントパーツ
　・支柱
　・マグネットパーツ
　・USB-Bパネルマウント穴用メカクシプレート
　・サイドパネル用ロゴ入りメカクシプレート
・OPボタン3つ(モーメンタリスイッチx2、セルフロックx1)
・ネジ(天板用6本(M4x14mm)/基板用4本(M2.6x6mm)/底板用4本M4x10mm)
・配線まとめ用バンド

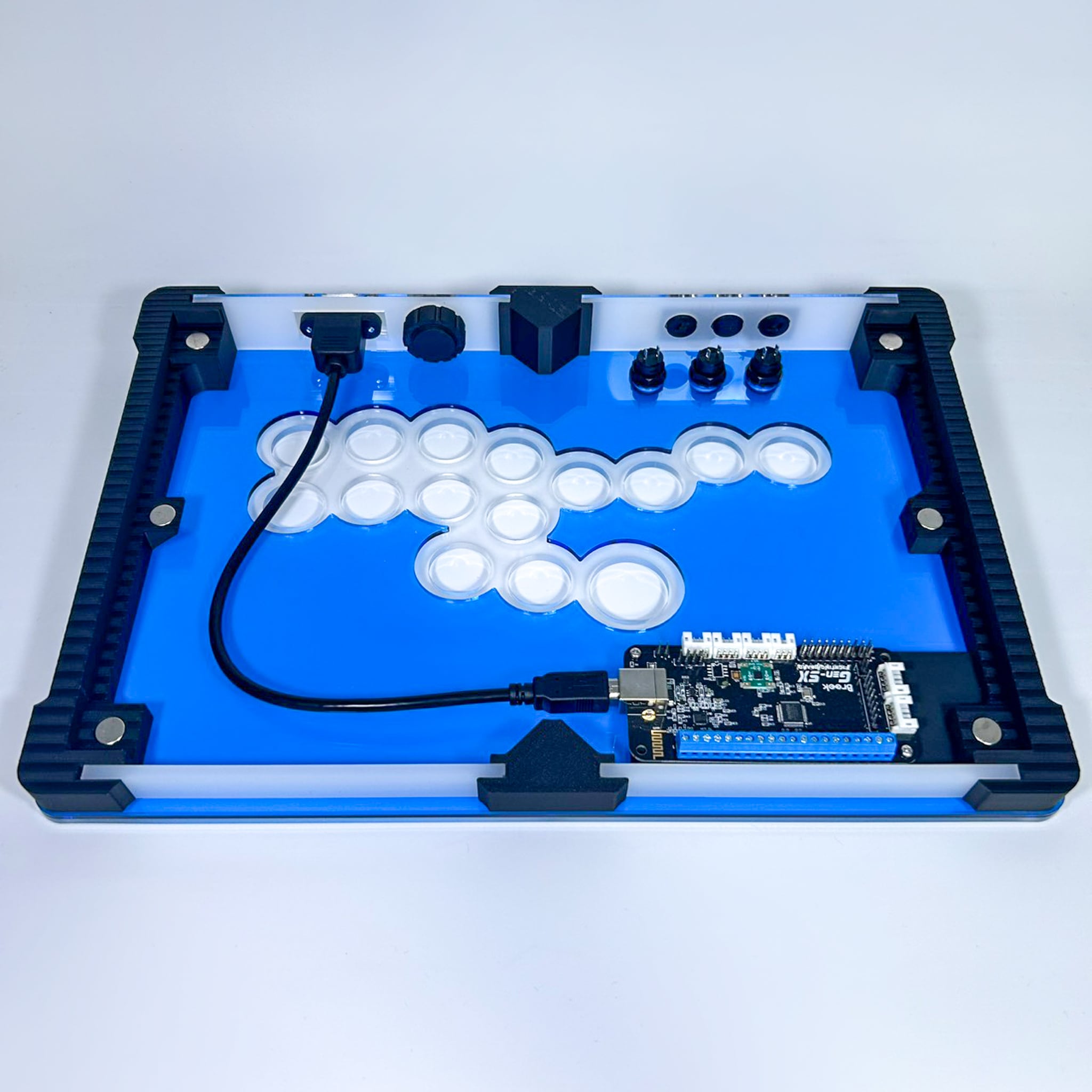

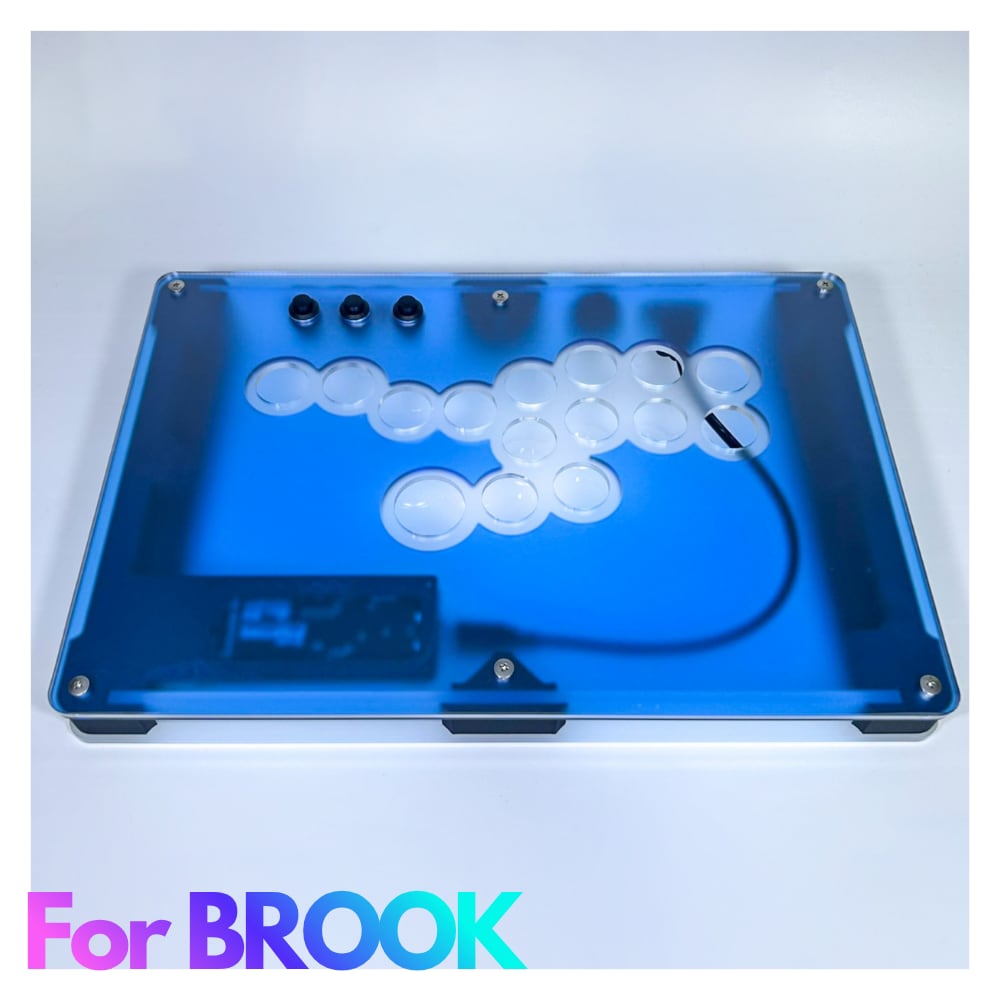

☆BROOKモデル☆
・アクリル板(天板2/底板1/サイドパネル3)
・USB-Bパネルマウント
・3Dプリントパーツ
　・支柱
　・マグネットパーツ
　・サイドパネル用ロゴ入りメカクシプレート
　・サイドパネル穴用メカクシキャップ
・OPボタン3つ(モーメンタリスイッチx3)
・L3/R3/TP用配線
・ネジ(天板用6本(M4x14mm)/基板用4本(M2.6x6mm)/底板用4本M4x10mm)
・配線まとめ用バンド

オプション付属品
1.配線無し
追加の付属品無し
2.配線有り・加工無し
・配線(白単線20本、黒10本綴り2束)
3.配線有り・加工有り
・配線配線(白単線20本、黒10本綴り2束)をBROOK基板及びトーナメントスイッチ用に加工したもの

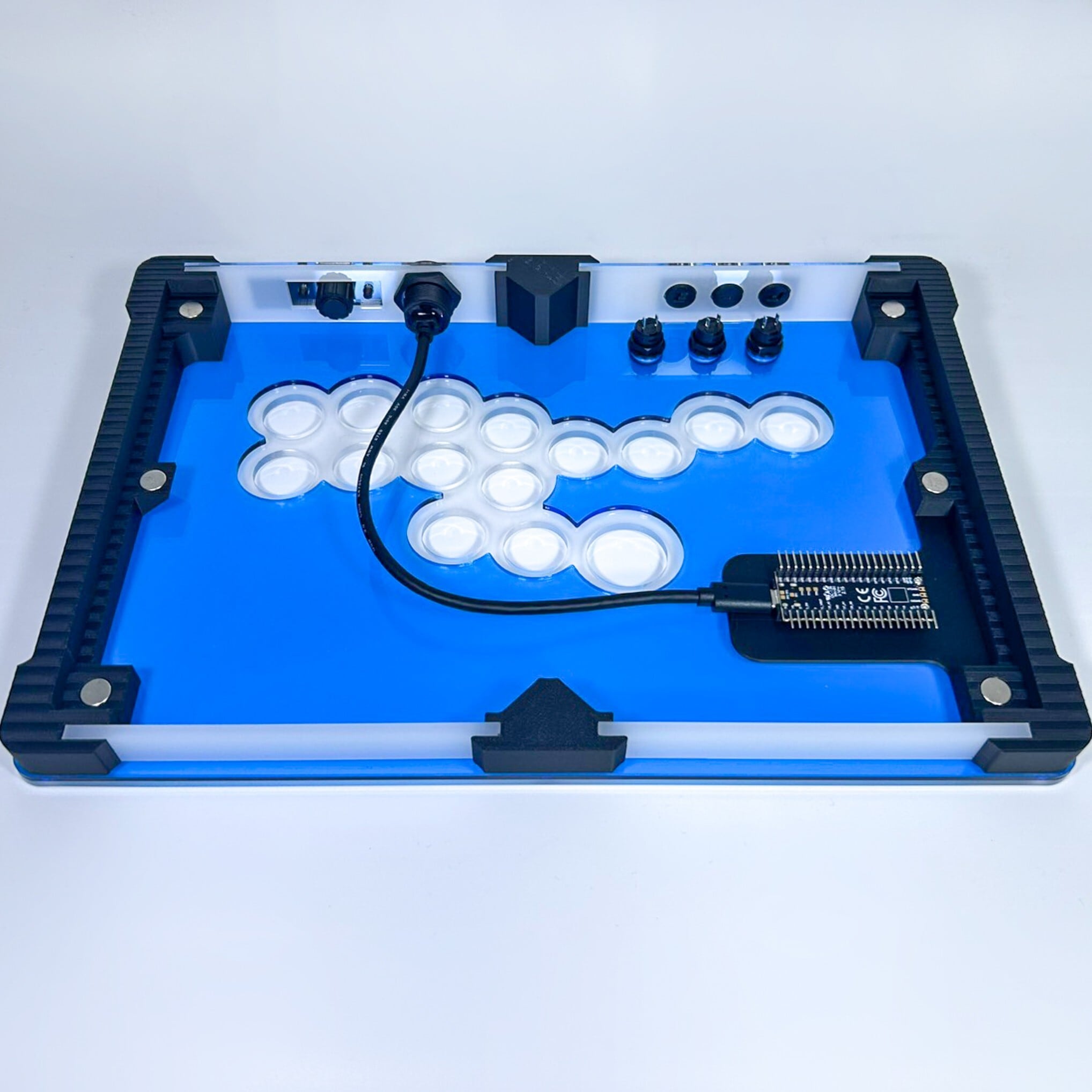

☆PICOモデル☆
・アクリル板(天板2/底板1/サイドパネル3)
・USB-Cパネルマウント
・ラズベリーパイピコ基板(GP2040-CE(ファームウェア)インストール済)
・3Dプリントパーツ
　・支柱
　・マグネットパーツ
　・USB-Bパネルマウント穴用メカクシプレート

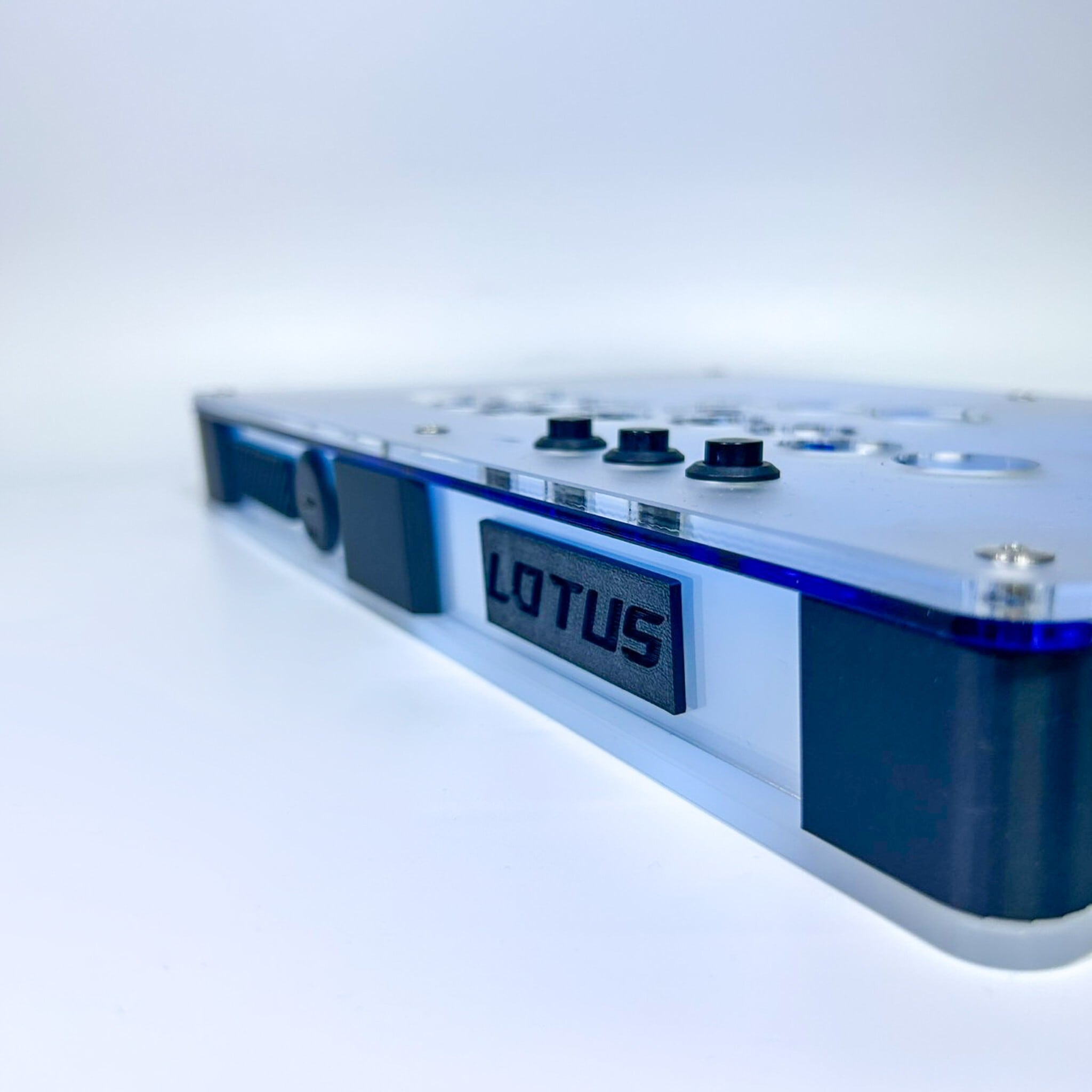

　・サイドパネル用ロゴ入りメカクシプレート
・OPボタン3つ(モーメンタリスイッチx3)
・配線(単線x20、GND用黒配線10本綴りx2)
・ネジ(天板用6本(M4x14mm)/基板用2本(M2x6mm)/底板用4本M4x10mm)
・配線まとめ用バンド

▼▲注意事項▼▲
・配線の抜き差しについて
・端子側に小さなでっぱりがあるので押しながら抜きます。少し抜きづらいですが、配線の破損に繋がりますので力任せに抜かない様に気を付けてください。

・稀にアクリルレーザーカット加工時の傷などがある場合があります。
ゲーム用途において問題無いと判断した場合にはそのまま使用しております。

・支柱は3Dプリンタで印刷しております。
3Dプリント特有の積層痕など御座いますので予めご了承ください。

・アクリル板の面取り済です

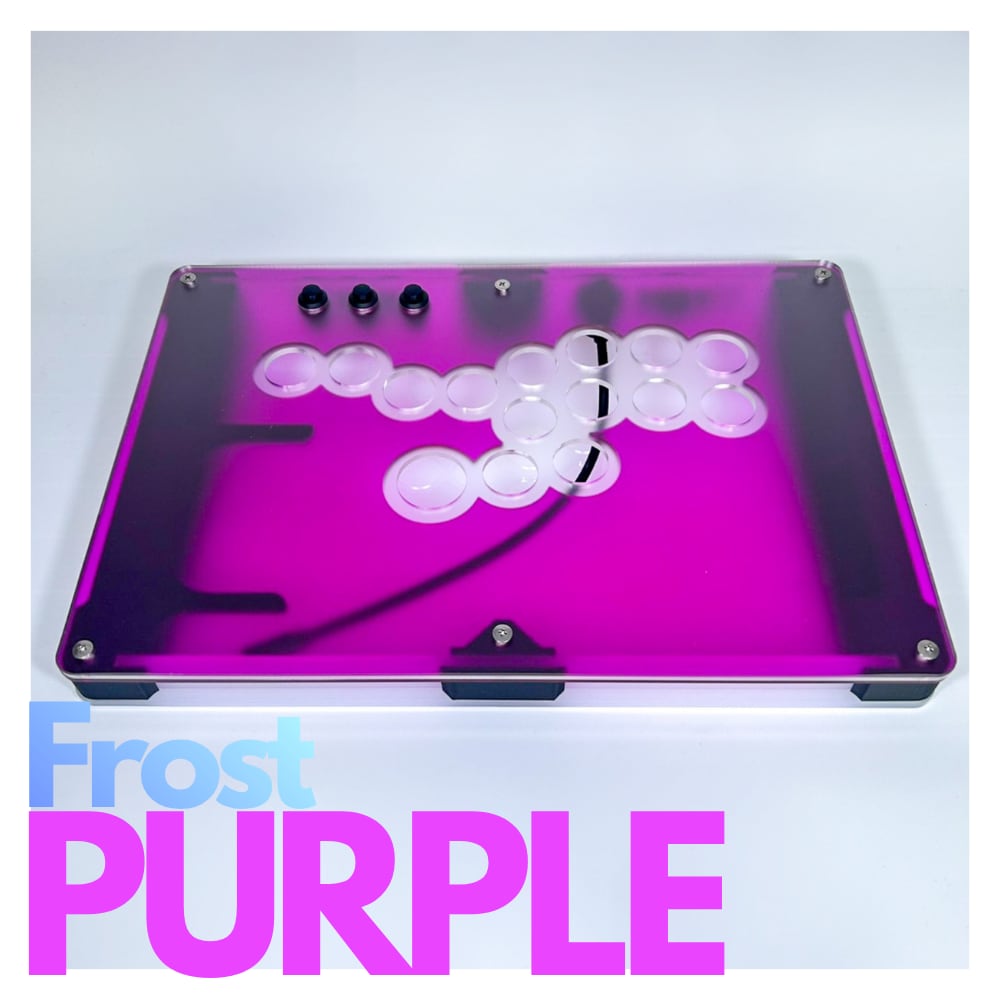

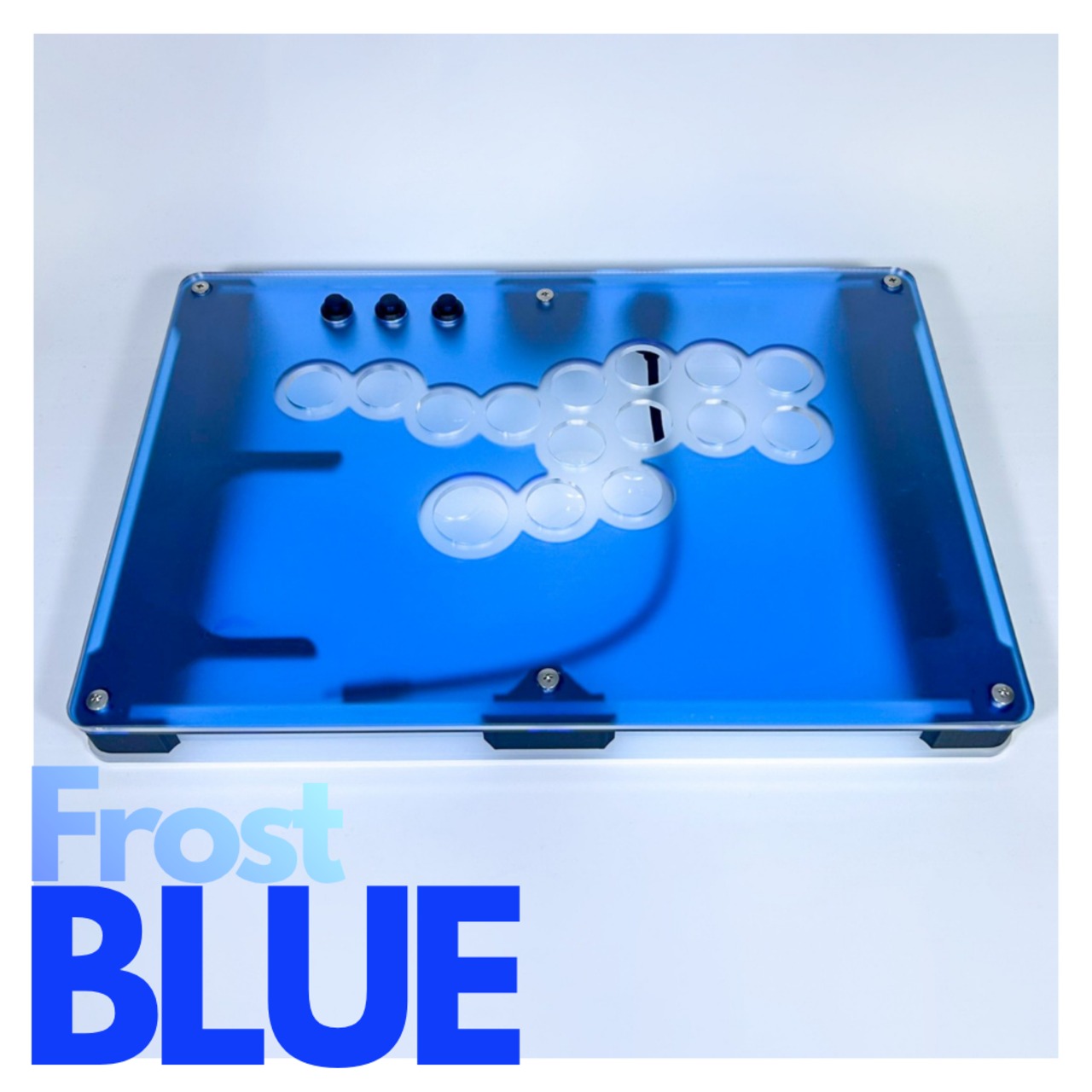

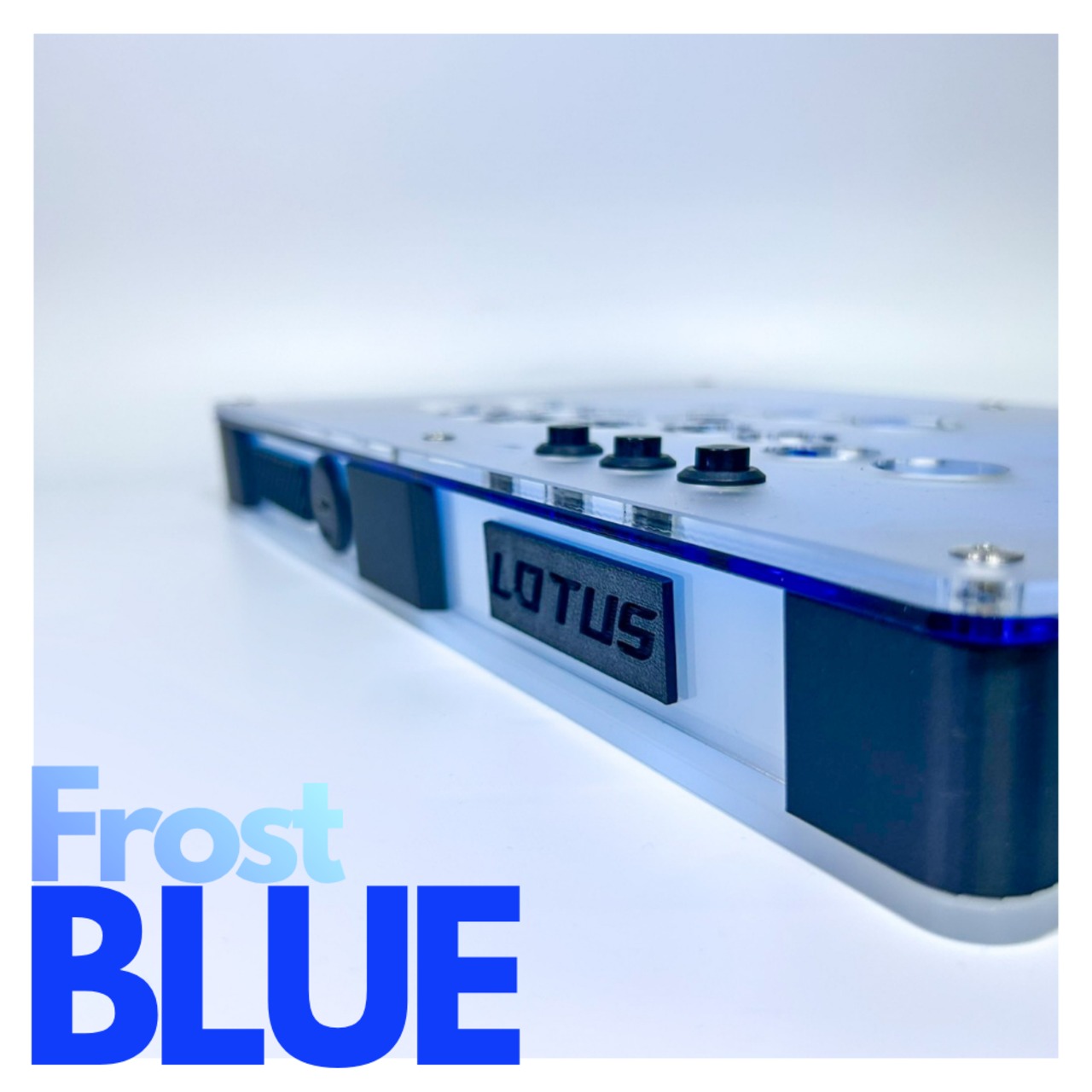

・フロストモデル：天板アクリルのクリア面同士が密着することにより、特有の波紋のようなものが現れます。こちらはお好みのステッカーなどを挟んで頂く事で改善が見られます。
